CBCT性能检测模体Pro-CT
血管造影机C形臂CBCT功能和电子直线加速器中CBCT图像引导设备性能模体
产品简介:
CT性能模体用于计算机断层摄影系统的验收和稳定性测试,用于计算机断层摄影系统的验收和稳定性测试。模体设计为圆柱形外壳,包含不同检测模块,可以直接放在模体自带支架上或者CT检测床支架上。符合如下标准:
《锥形束X射线计算机体层成像(CBCT)设备质量控制检测标准》
《GB17589-2011 X射线计算机断层摄影装置质量保证检测规范》
《WS519-2019 X射线计算机体层摄影装置质量控制检测规范》
特点:
模体包含主模体外壳和检测模块,检测模块可以单独使用。
模体自身带有刻度标识和水平定位仪,实现CT床上和床下的准直测量,测量过程更加便捷。
真实水模块内径19.5cm,无需额外配置水模体,符合WS519-2019标准要求。
检测项目:
◎几何失真 ◎高对比度分辨力
◎CT值(HU)测量 ◎低对比度分辨力
◎噪声/一致性 ◎层厚
◎伪影 ◎准直
◎MTF ◎线性一致性
◎SSP, LSF, PSF ◎线束宽度
◎CNR
产品参数:
一、主模体:
1,直径为22cm的圆柱体,高25cm,材质:丙烯酸 PMMA
2,内置有高对比度分辨力模块、低对比度分辨力模块、图像均匀性模块、测距模块、线性模块、曝光/对比度模块。
3,各圆柱体模块轴线与模体轴线平行,各圆柱中心与模体中心等距。各圆柱与模体中心,以及圆柱之间保留充分间距。
4,定位支架用于CT床上和床下检测。
5,定位标尺内嵌在模体中,方便直接定位。
二、检测模块:

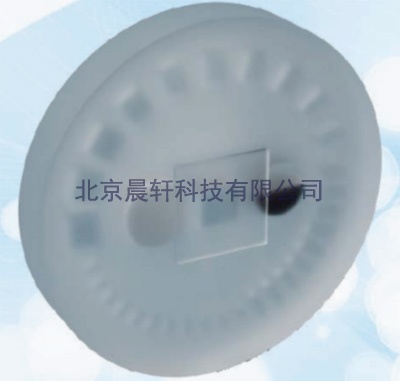

1.高对比度分辨力模块
直径:19.5cm,厚度:30mm
包含30个成同心状态放置的高对比度线对卡,范围1 - 30 LP/cm。
包含2个碳化钨圆球,直径为0.18mm和0.28mm,用于MTF和SSP评估
线性分布函数(LSF)- PTFE/PMMA接口
点分布函数(PSF)- 空气中含有0.25mm不锈钢金属丝

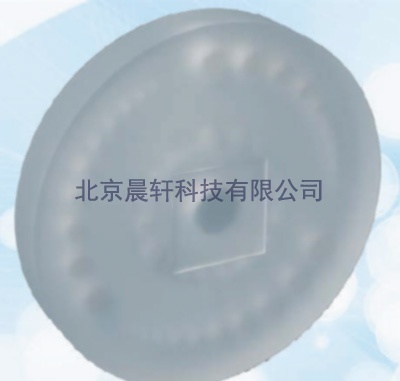

2.低对比度分辨力模块
直径:19.5cm,厚度:30mm
包含3组低对比度物体,每一组都是密度相同的圆柱体,高度20mm,每组包含10个直径不同的物体,直径为1, 2, 3, 4, 5, 7, 9, 11, 13, 15mm(直径不大5mm),低对比度分辨率为0.3% ,0.5% 和1%。
子片层目标物
低对比度为1.0%,Z轴的长度为3mm,5mm和7mm。对于每一个长度,都有直径为
2mm,3mm,5mm,7mm和9mm的物体。

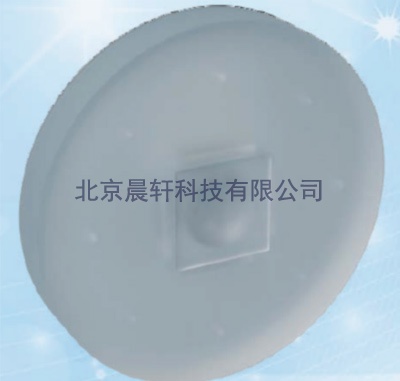

3.图像均匀性模块
直径19.5cm,厚度:35mm,PMMA材料
采用真实水模块,检测结果真实准确
使用时往模块里注水,模块带有旋转螺丝,方便注水和放水

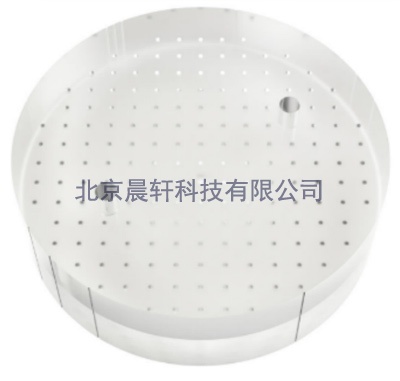

4.测距模块
直径:22cm,厚度
一块均质PMMA板,在模体外壳下层,包含2mm直径,4mm深的孔,呈10mm间隔均匀倾斜矩阵排列,能提供横断面上180mm的距离指示。
5.线性模块
直径:19.5cm,厚度:30mm
包含4个直径5mm和4个直径3mm的空气圆柱体,放置在靠近模体外周的正八边形顶点中,用于评估对称性和圆形几何形状。
包含9个PMMA圆球,直径为1, 2, 3, 4, 5, 6, 7, 8, 9mm,用于评估子层球体容量的扫描影像。

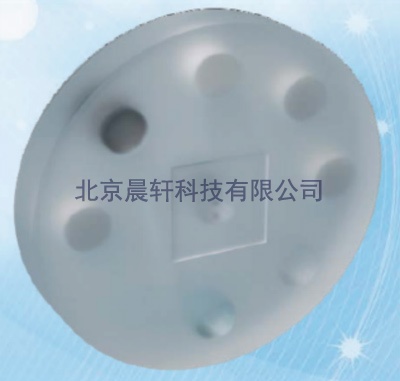

6.曝光/对比度模块
直径:19.5cm,厚度:30mm
包含9个直径25mm的圆柱感光物体,材质为:PTFE(聚四氟乙烯),LDPE(低密度聚乙烯),POM-C(聚甲醛树脂),ABS,PA-6,PET,空气,等效水和PMMA(模块材质)。
